轴向电磁制动器工作原理

台灵机电官网 人气：2635 发表时间：2019-07-01 【小中大】
轴向电磁制动器工作原理：
摩擦环随着制动鼓一起旋转，电磁体与驱动杠杆通过卡簧连接在一起。制动开始时，控制器发出制动信号，电磁体通电，产生电磁吸力，吸附在摩擦环上。由于电磁体被驱动杠杆约束，与摩擦环产生相对滑动，作用在电磁体上的摩擦力带动与之相连的驱动杠杆绕支点转动。杠杆的从动端就将制动器的两个摩擦蹄片张开并压向制动鼓，产生制动力矩。结束制动时，电磁体断电，吸力和摩擦力消失，在回位弹簧拉力的作用下，摩擦蹄片离开制动鼓，解除制动。


轴向电磁制动器


轴向电磁制动器属于干式摩擦，必须在无油状态下工作，安装前应清除异物油污，否则会影响制动力矩，另外电磁制动器应尽量水平安装，若需垂直安装，必须托起制动盘，使其转动时不与衔铁和摩擦面接触。将齿轮套固定在电机轴或需制动的轴上，齿轮套两端在轴上应有挡圈定位，然后按正确方向将制动盘装在齿轮套上，确保齿轮套和制动盘的外、内齿良好啮合，以及制动盘在齿轮套上灵活轴向移动，接着用安装螺钉穿过磁轭组件和空心螺栓连接，与电机端盖或法兰盘固定成一体。

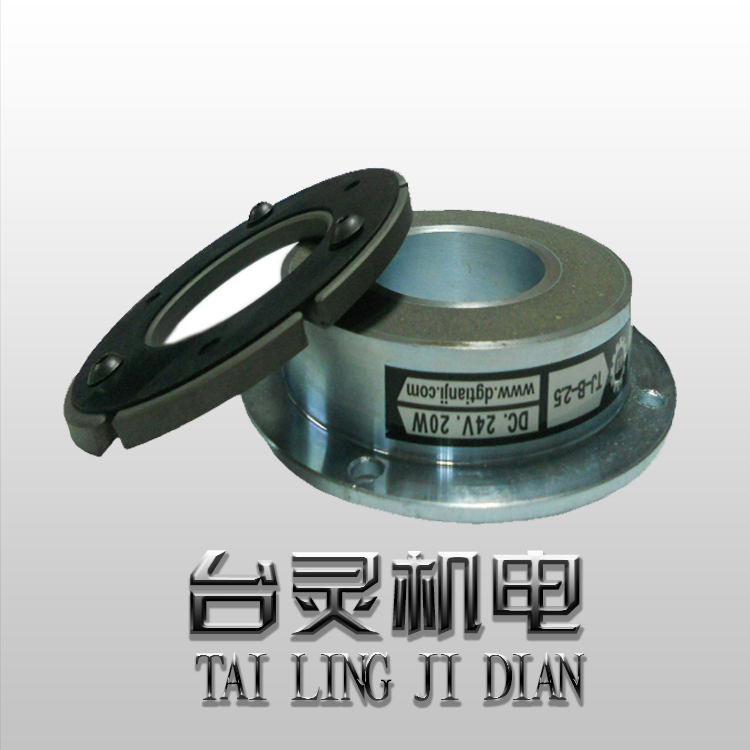

TL-B干式单板电磁制动器


轴向电磁制动器选用依据是机械的型式和工作要求，制动器所采用的摩擦材料品质直接影响制动过程，而影响其性能的主要因素是温升速度和工作温度。摩擦材料应具备高而稳定的摩擦系数和良好的耐磨性。电磁制动器将主动侧扭力传递给被动侧的连接器，可根据需要自由的结合、制动、切离，因为使用电磁力作动力，称之电磁制动器,具有响应速度快,结构简单等优点。它的散热情况良好，由于使用了高级材料，即使是高频率的使用也非常耐用。
