高精度张力控制器的原理及使用要点

台灵机电官网 人气:740 发表时间:2023-04-17
张力控制器的稳定与否直接关系到分切产品的质量。若张力不足,原料在运行中产生漂移,会出现分切复卷后成品纸起皱现象;若张力过大,原料又易被拉断,使分切复卷后成品纸断头增多。全自动张力控制器是由张力传感器直接测定料带的实际张力值,然后把张力数据转换成张力信号反馈回张力控制器,通过此信号与控制器预先设定的张力值对比,计算出控制信号,自动控制执行单元则使实际张力值与预设张力值相等,以达到张力稳定目的。

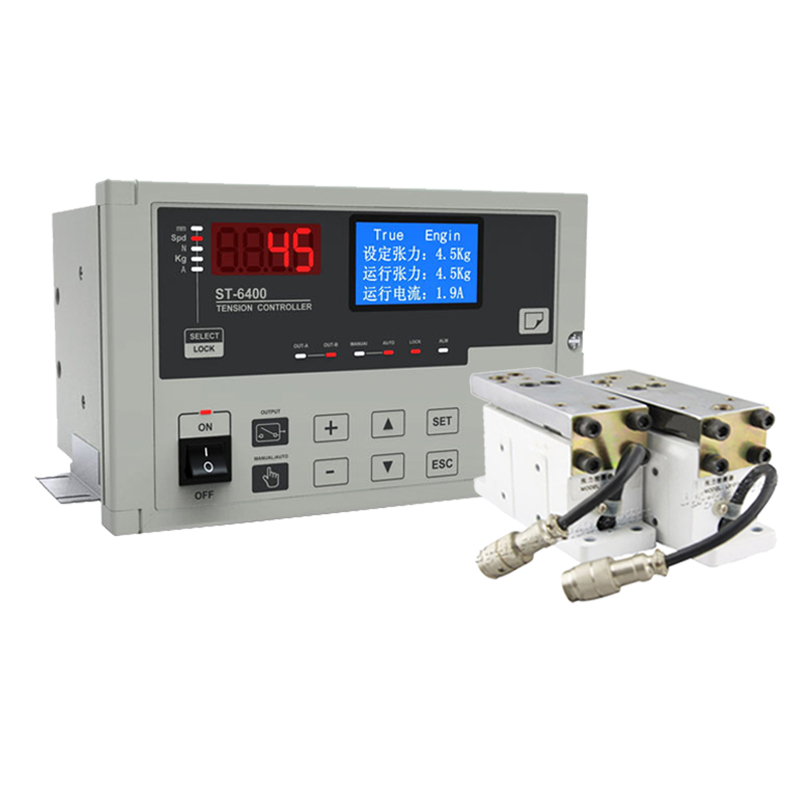

张力控制器
张力控制器采用128x96图形液晶显示器,中、英文显示选择,操作界面友好;数位化设计,无可调电位器,张力标定过程简单,张力测量精确、稳定、可靠;可以接收单路/双路传感器输入信号,适应各种张力传感器作为输入信号使用:a.可选用差动式专用张力传感器(输入信号范围为200mV,供电电源5V);b.可选用应变片式张力传感器(输入信号范围为20mV,供电电源10V);c.可选用角度电位器当浮辊式张力控制。

卷径比例式张力检出控制器是根据计算卷径称为"累积厚度检测法"开回路之比例式半自动张力检出控制器。此检测方法中,把初始直径与材料厚度预先设定在控制器中。实际卷径根据材料厚度乘以卷径转数,在初始卷径做递增(收卷)或递减(放卷)张力。一般使用近接开关安装於卷轴侧,来检测卷轴转数。TC-01A输出DC0~10V,TC-01B输出DC0~24V/4A。

张力控制器
